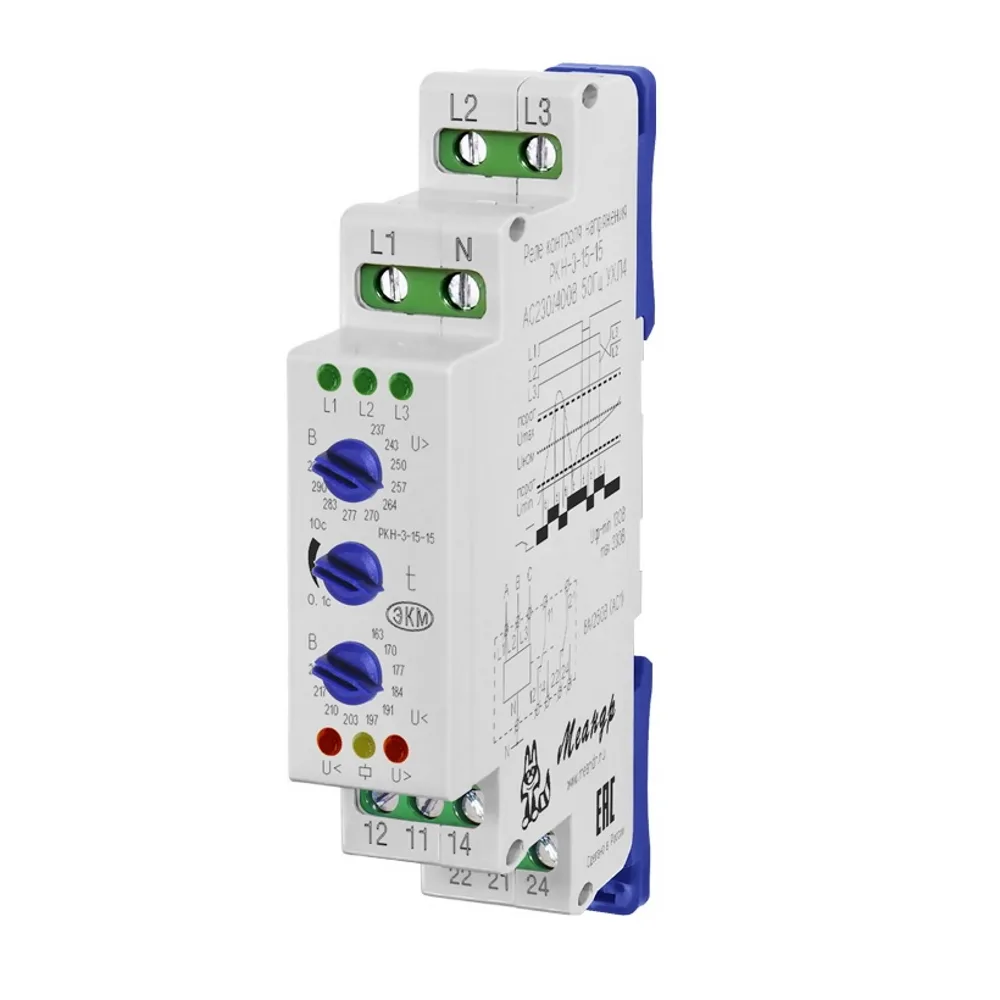

Реле контроля трехфазного напряжения РКН-3-15-15, МЕАНДР

НАЗНАЧЕНИЕ УСТРОЙСТВА

Реле контроля напряжения РКН-3-15-15 (далее устройство) предназначено для контроля частоты, наличия, обрыва, "слипания" и порядка чередования фаз в цепях трёхфазного напряжения в четырехпроводной сети с нейтралью, а также для контроля снижения или превышения напряжения ниже или выше установленного порога.

КОНСТРУКЦИЯ УСТРОЙСТВА

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на поверхность, замки необходимо раздвинуть (см. рис.4 руководство по эксплуатации). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположены два переключателя установки верхнего «U>» и нижнего «U<» порогов срабатывания, регулятор времени «t», два красных индикатора аварии сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных/красных индикатора фаз «L1», «L2», «L3».

РАБОТА УСТРОЙСТВА

При подаче питания устройство начинает контролировать сетевое напряжения (устройство питается от контролируемой сети).

Допустимым напряжением считается напряжение с правильным чередованием, фазным напряжением выше нижнего и ниже верхнего порогов, допустимой частотой. Иное напряжение считается аварийным.

Если напряжение допустимое, начинается отсчет времени включения. Если до окончания отсчета оно не станет аварийным, произойдет включение реле.

При возникновении аварийного напряжения устройство отсчитывает задержку срабатывания. Если аварийное напряжение сохраняется дольше задержки срабатывания, произойдет отключение реле. После возврата напряжения к допустимому устройство начинает отсчет времени включения, по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится.

При пропадании всех трёх фаз реле выключается без задержки.

Отличительные особенности:

• Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью

• Контроль перенапряжения любой из фаз (переключатель, 10 фиксированных положений)

• Контроль снижения напряжения любой из фаз (переключатель, 10 фиксированных положений)

• Контроль порядка чередования, частоты, обрыва и "слипания" фаз

• Задержка срабатывания от 0.1 до 10с
