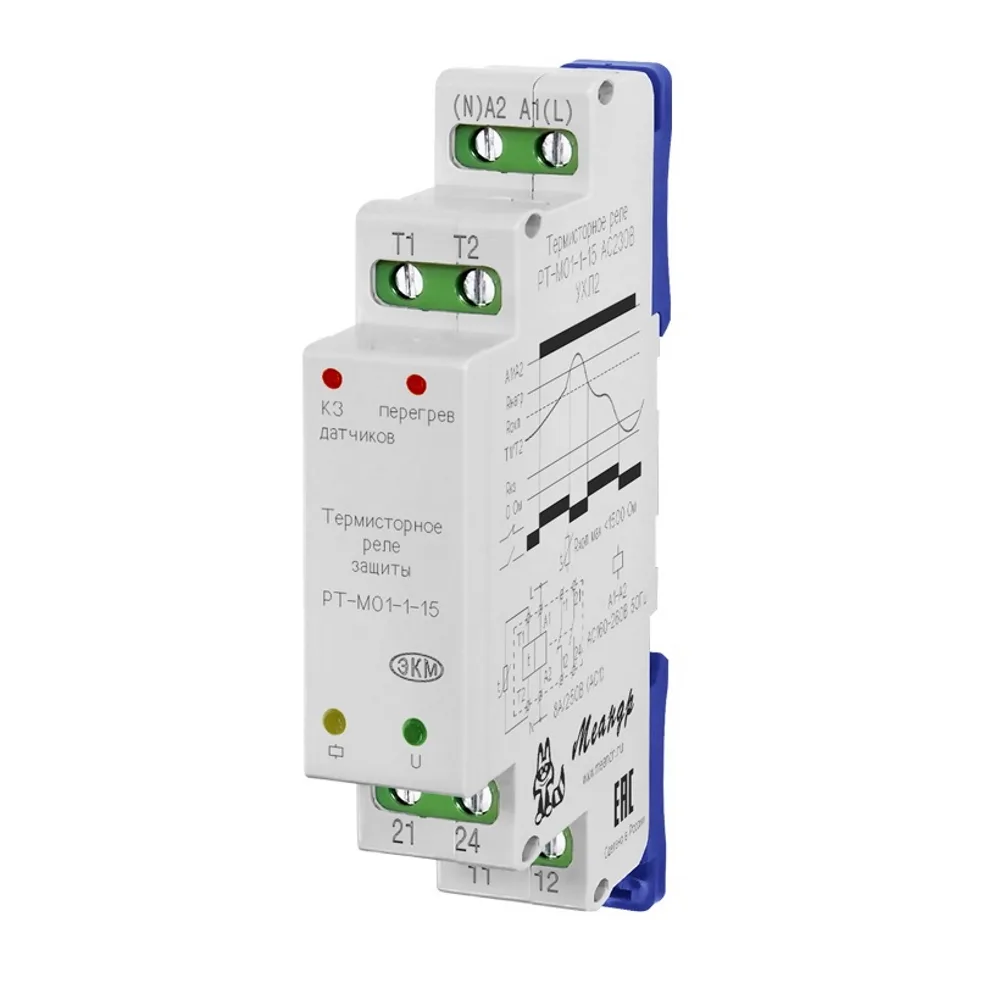

Реле термисторной защиты РТ-М01-1-15, МЕАНДР

НАЗНАЧЕНИЕ УСТРОЙСТВА

Термисторное реле РТ-М01-1-15 предназначено для защиты электродвигателей от перегрева при затяжных пусках или остановках, снижении напряжения в сети, перенапряжения или чрезмерной частоте включения, загрязнения каналов охлаждения обмоток и т.д. Реле подключается к терморезистивным датчикам (позисторам), встроенным в обмотки двигателя.

КОНСТРУКЦИЯ УСТРОЙСТВА

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «», красные индикаторы «КЗ датчиков» и «Перегрев» для визуального анализа аварийных режимов двигателя.

РАБОТА УСТРОЙСТВА

Реле контролирует аварийные режимы двигателей, укомплектованных встроенными температурными датчиками в качестве которых используются терморезисторы с положительным ТКС (позисторы).
Реле функционирует независимо от номинального тока двигателя, класса электроизоляционных материалов и вида пуска. Последовательно включённые датчики подсоединяются к зажимам «Т1» и «Т2». Число подсоединяемых датчиков ограничивается суммарным сопротивлением отдельных позисторов R = R1+R2...+Rn <=1,5 k.
В нормальном режиме работы двигателя сопротивление датчиков не достигает порога срабатывания, при этом встроенное исполнительное реле включено и контакты 21-24 замкнуты. При нагревании даже одного датчика и превышения значения Rнагр. реле выключается и контакты 21-24 размыкаются, контакты 11-12 замыкаются.
После охлаждения датчиков и достижения значения Rохл. реле снова автоматически включается, замыкая контакты 21-24.

При обнаружении короткого замыкания в цепи датчиков (Rкз<25Ом)-реле выключается. Свойства реле позволяют использовать другие позисторные температурные датчики соответствующие требованиям DIN44081 и DIN44082.
Термисторное реле в комплексе с позисторами можно также использовать для контроля температуры: вентиляторов горячего воздуха; подшипников; масел; воздуха; отопительных установок; трансформаторов.

Отличительные особенности:

• Защита двигателей и другого оборудования от перегрева

• Контроль до 6 датчиков одновременно

• 1 нормально замкнутый контакт и 1 нормально разомкнутый контакт

• Контроль КЗ датчиков

• Индикация работы реле

• Корпус шириной 1 модуль (18 мм)
