Реле контроля трехфазного линейного напряжения ЕЛ-11М-15, МЕАНДР

НАЗНАЧЕНИЕ УСТРОЙСТВА

Реле контроля фаз ЕЛ-11М-15 (далее реле) предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

КОНСТРУКЦИЯ УСТРОЙСТВА

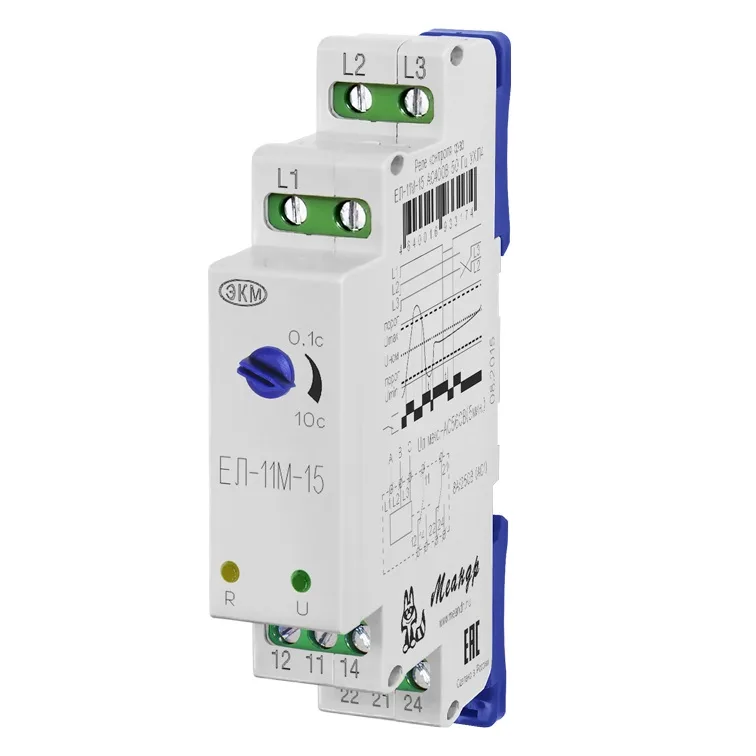

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположены: регулятор времени срабатывания, зелёный индикатор наличия напряжения питания в трёхфазной цепи «U» и жёлтый индикатор включения встроенного реле «R».

РАБОТА УСТРОЙСТВА

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21- 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.

Отличительные особенности:

• Контроль линейных напряжений (работает без нулевого провода)

• Отключение при превышении линейных напряжений >1.3 Uном

• Отключение при снижении напряжения 0.8 Uном

• Отключение при асимметрии фаз >25%

• Контроль порядка чередования фаз

• Отключение при обрыве фаз

• Регулируемая задержка срабатывания от 0,1 до 10с

• Питание реле осуществляется от контролируемой сети
