Реле термисторной защиты РТЗ-1М, МЕАНДР

НАЗНАЧЕНИЕ УСТРОЙСТВА

Термисторное реле РТЗ-1М (далее устройство) предназначено для отключения встроенным реле защищаемого оборудования при его критическом нагреве, измеряемом терморезистивным датчиками (далее позисторы).

КОНСТРУКЦИЯ УСТРОЙСТВА

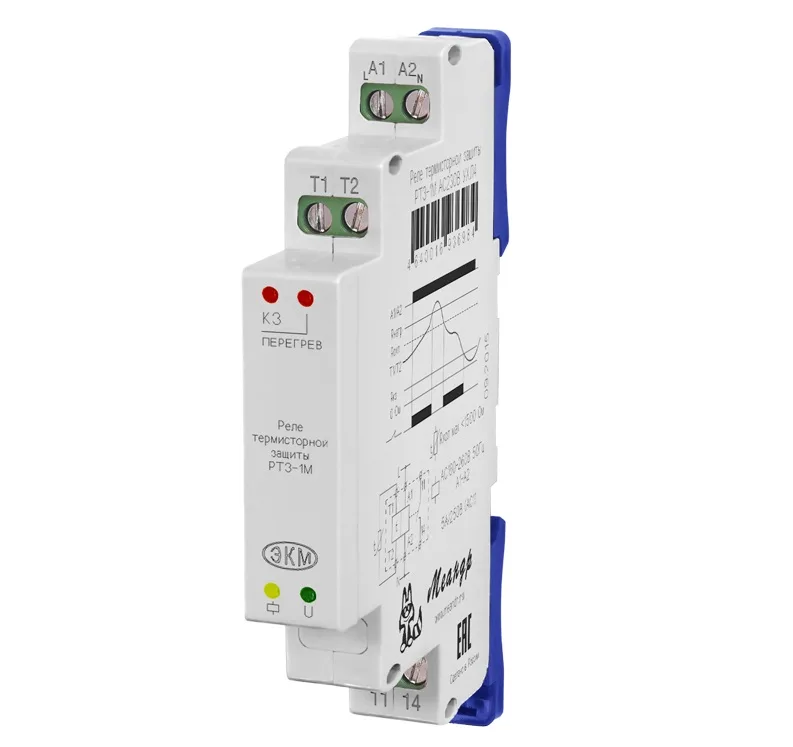

На лицевой панели устройства расположены: зелѐный индикатор нормального питания "U", жѐлтый индикатор замкнутого состояния контактов реле "", красные индикаторы "Перегрев" и "КЗ", уточняющие причину размыкания контактов реле.

Контакты реле изолированы и выведены на клеммы "11"и "14".

Корпус пластмассовый унифицированный. Установка на монтажную рейку DIN 35 (ГОСТ Р МЭК 60715-2003) или на плоскость.

Для крепления на плоскость, выдвинуть из корпуса оба замка(язычка) фиксации устройства к рейке, и использовать открывшиеся отверстия в замках для крепления шурупом (или подобным элементом).

Клеммы винтовые, максимальное сечение подключаемого провода 2.5мм2 . Доступ к головкам винтов со стороны лицевой панели.

РАБОТА УСТРОЙСТВА

Устройство следит за сопротивлением измерительной цепи (дале ИЦ), подключаемой между клеммам "Т1" и "Т2", состоящей из последовательно соединѐнных проводников и позисторов (резистор с положительным температурным коэффициентом изменения сопротивления (ТКС)). Позисторы могут быть встроенными в защищаемые объекты (например, в обмотки двигателей) или располагаться произвольно. Запрещается электрический контакт токопроводящих элементов позисторов с корпусом и электрическими цепями защищаемого оборудования и других объектов, если питание устройства не изолировано от них. При необходимости используйте диэлектрическую термопроводящую изоляцию (прокладки).

Так как позисторы подключены последовательно, повышение температуры в зоне установки любого из них вызовет повышение сопротивления всей ИЦ и оно будет более, чем сопротивление максимально нагретого позистора. При превышении сопротивления ИЦ порогового значения Rнагр, устройство разомкнѐт контакты реле и включит индикатор "Перегрев" (светится).

Контакты реле используется для управления работой защищаемого оборудования: разомкнуто - оборудование отключается, замкнуто - работа разрешена.

При сопротивлении ниже порогового значения Rохл (но выше Rкз), устройство замыкает контакты реле и выключает индикатор перегрев (гистерезис по нагреву).

Если сопротивление ИЦ станет менее порога Rкз (возможно вызванным коротким замыканием в ИЦ) устройство размыкает контакты реле и включает индикатор "КЗ" (светится). После увеличения сопротивления выше Rкз, но не выше Rнагр, устройство замыкает контакты реле и гасит индикатор "КЗ".

При расчѐте(выборе) позисторов для ИЦ следует учитывать, что общий нагрев объекта приводит к возрастанию сопротивления многих (всех) позисторов, сопротивление ИЦ может превысить порог Rохл даже при не критически высоких температурах (реле не замкнѐтся). Проблема решается сокращением количества позисторов в ИЦ (обычно не боле 6). Если сокращение не желательно, то следует применить несколько устройств с контактами реле, соединѐнными последовательно.

Отличительные особенности:

• Защита двигателей и другого оборудования от критического нагрева

• Встроенное реле с 1 нормально разомкнутым контактом 3А

• Отключение при коротком замыкании измерительной цепи

• Индикация причины размыкания реле

• Корпус шириной 13мм
