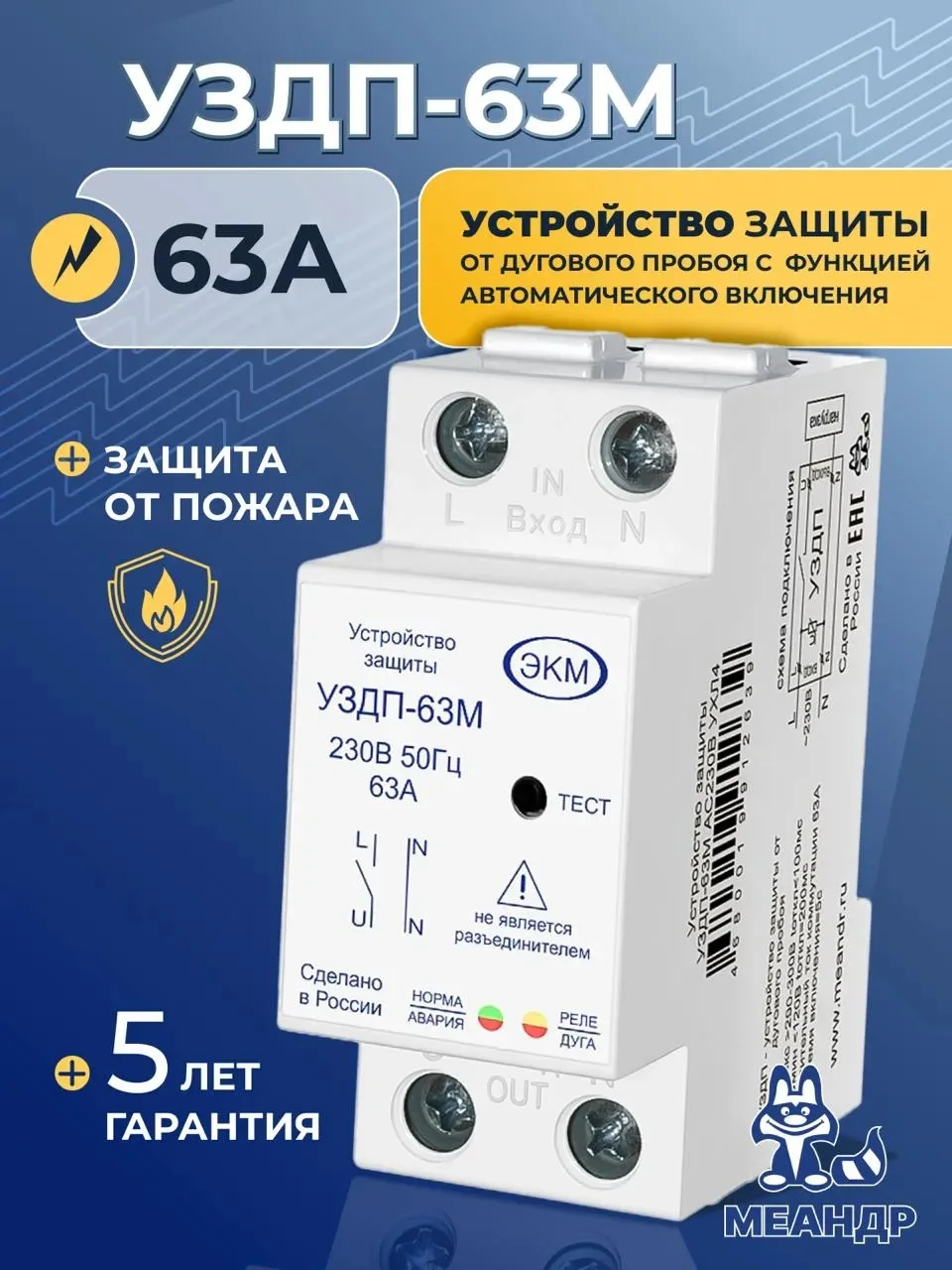

Устройство защиты от дугового пробоя УЗДП-63М, МЕАНДР

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты от дугового пробоя УЗДП (далее Устройство) предназначено для отключения оборудования (потребителей, нагрузки) при обнаружении дугового пробоя в контролируемой цепи в электропроводке, а так же, при опасном повышении сетевого напряжения в однофазных сетях. Характеристики работы устройства соответствуют требованиям стандарта ГОСТ IEC 62606-2016 "Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования".

ВНИМАНИЕ!

Пожалуйста, внимательно ознакомьтесь с условиями, при которых устройство может работать некорректно.

1. PLC-модемамы
УЗДП не работает в цепях с PLC-модемами (передача данных по сети 230В).

2. Частотные преобразователи
В цепях, содержащих частотные преобразователи, устройство не применять.
Причина: Частотные преобразователи существенно искажают форму синусоиды сети, что может приводить к ложным срабатываниям устройства.

3. Люминесцентные лампы с аналоговой ПРА
При включении люминесцентных источников освещения с аналоговой пускорегулирующей аппаратурой (ПРА) и аналоговыми стартерными устройствами возможно срабатывание УЗДП.
Это является нормальной реакцией устройства, так как для запуска таких систем освещения осуществляется зажигание дуги в стартерных устройствах.

4. Светодиодные источники освещения (LED)
Светодиодные источники освещения в момент включения формируют импульс высокой энергии (пусковой ток), который также может вызвать срабатывание УЗДП.

5. Электроинструмент (перфоратор, УШМ и т.п.)
При использовании строительного инструмента, особенно с выработавшими свой ресурс графитовыми щётками, может наблюдаться срабатывание устройства. Это является нормой, так как при работе такого инструмента возникает круговой коллекторный огонь и электрическая дуга, сопровождающаяся резким увеличением тока.

ВНИМАНИЕ!

Устройство не заменяет другие аппараты защиты (автомат. выключатели, УЗИП, УЗО, реле контр. напряжения и пр.).

РАБОТА УСТРОЙСТВА

После подачи напряжения питания Устройство выдерживает время готовности 5-6 секунд при этом индикация не работает, затем зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. После отсчета времени включения Устройство осуществляет самотестирование, подключает нагрузку к сети и начинает контролировать защищаемую цепь.

При обнаружении дугового пробоя, Устройство отключает нагрузку и начинает отсчет задержки первой попытки повторного автоматического включения (30 секунд). После подключения нагрузки к сети Устройство в течение 4 минут осуществляет контроль повторного возникновения дугового пробоя. Если в течение данного интервала времени дуговой пробой не будет обнаружен, то последующее срабатывание защиты будет интерпретироваться, как первичное. Если при отсчете данного интервала времени Устройство обнаружит дуговой пробой, то нагрузка будет повторно отключена от сети на 4 минуты. После отсчета задержки отключения нагрузки Устройство осуществит повторное подключение нагрузки к сети и мониторинг возникновения дугового пробоя в течение 4 минут. Если в процессе мониторинга после повторного включения дуговой пробой будет обнаружен вновь, то Устройство осуществит полное отключение нагрузки от сети. В данном случае необходимо выполнить проверку защищаемых цепей на предмет наличия неисправностей, после чего включить Устройство нажатием кнопки "тест". Устройство позволяет осуществить подключение нагрузки к сети после обнаружения дугового пробоя до момента окончания отсчета задержки повторного автоматического включения. Сброс аварии и включение нагрузки осуществляется нажатием на кнопку "тест".

ВНИМАНИЕ!

Если при сбросе аварии по дуговому пробою сразу происходит повторное срабатывание устройства, то это свидетельствует о наличии неисправностей в защищаемой цепи. Принудительные повторные многократные включения до устранения причины срабатывания могут привести к пожару.

Устройство имеет встроенную функцию самотестирования. Для ручной проверки исправности измерительных цепей необходимо отключить устройство нажатием кнопки "тест", после чего включить его повторным нажатием этой же кнопки. Перед включением силового реле устройство осуществляет самотестирование. Если измерительные цепи исправны, то силовое реле включается и нагрузка подключается к сети. При обнаружении неисправности устройство не позволит осуществить повторное подключение нагрузки к сети. В данном случае необходимо обратиться к заводу изготовителю. При обнаружении аварийного напряжения устройство отключит нагрузку от сети. При восстановлении напряжения до допустимого устройство осуществит автоматическое подключение нагрузки к сети в течение 5 секунд. Ручное подключение нагрузки путем нажатия на кнопку "тест" при наличии действующей аварии в сети невозможно.

ВНИМАНИЕ!

При отключении устройства нажатием кнопки "тест", подключение нагрузки к сети возможно только при повторном нажатии на кнопку "тест". Подача и снятие питания на устройство при принудительном выключении реле кнопкой "тест" не приведет к подключению нагрузки (включению реле).

Отличительные особенности:

• Защита потребителей от дугового пробоя

• Функция повторного автоматического включения

• Номинальный ток коммутации 63А/250В (14кВт) (АС1)

• Защита от повышенного напряжения (задержка срабатывания): > 290В / не более 0,1 сек.

• Сохраняет работоспособность в широком диапазоне напряжения
