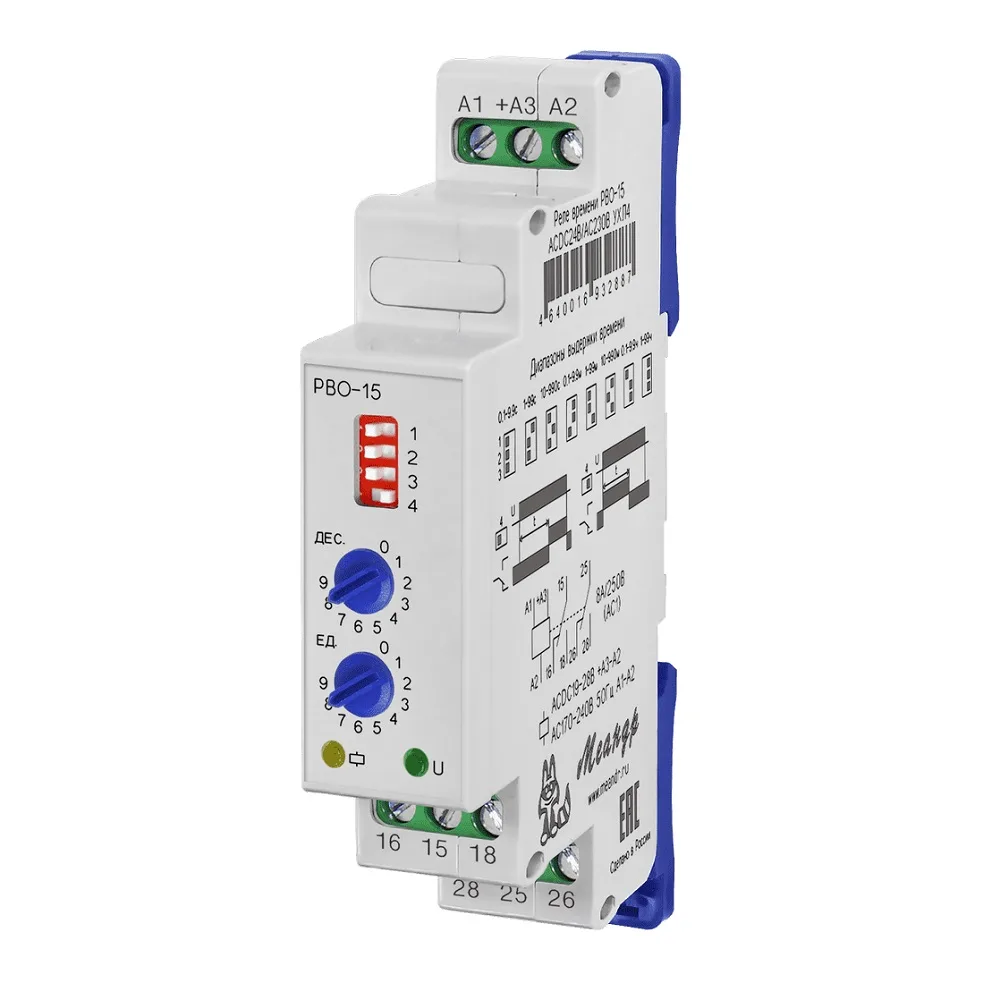

Реле времени однокомандное РВО-15, МЕАНДР

НАЗНАЧЕНИЕ УСТРОЙСТВА

Реле времени РВО-15 (далее реле) предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

КОНСТРУКЦИЯ УСТРОЙСТВА

еле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный индикатор включения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА УСТРОЙСТВА

Диаграмма работы и диапазон выдержки времени выбираются при помощи блока переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается поворотными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.».

Отличительные особенности:

• Диапазон выдержки времени от 0,1с до 99ч

• Установка выдержек времени осуществляется с помощью двух поворотных переключателей и DIP переключателем

• Две диаграммы работы

• 2 переключающие группы 8А/250В

• Индикатор состояния встроенного реле, индикатор наличия питания

• Корпус шириной 1 модуль (18 мм)
