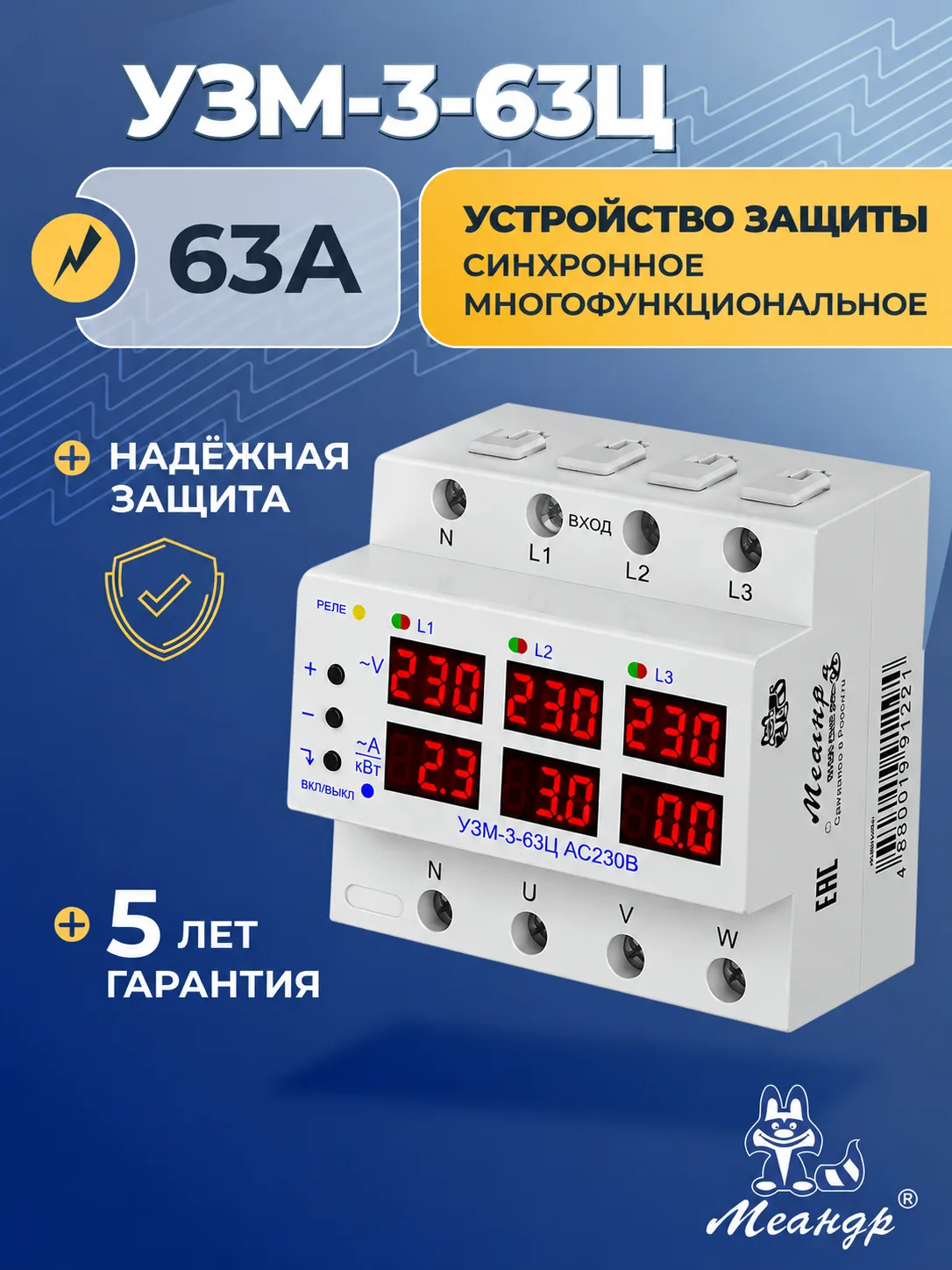

Устройство защиты многофункциональное УЗМ-3-63Ц, трехфазное синхронное МЕАНДР, 63А

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты УЗМ-3-63Ц (далее устройство) предназначено для отключения нагрузки от трёхфазной сети с нейтралью при аварийных ситуациях. А именно при напряжении выше или ниже установленных порогов, а также при превышении порога отключения по потребляемой мощности, обрыве любой из трех фаз или нейтрали, при нарушении чередования, слипании фаз и отклонении частоты сети (важно при питании от генератора). Устройство защищает нагрузку от высоковольтных импульсов в сети встроенными варисторами, может осуществлять защиту сети от длительной перегрузки по потребляемой мощности.

ВНИМАНИЕ!

Разрушение или деградация варистора не является гарантийным случаем.

Устройство не заменяет другое оборудование защиты: автоматические выключатели, УЗИП, УЗО и т.д.

ВНИМАНИЕ! При работе устройства синхронно коммутируются три фазы. Нулевой проводник не коммутируется.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство является разновидностью реле контроля трёхфазного напряжения со встроенным силовым трёхфазным поляризованным реле. Устройство питается от измеряемого напряжения.

ВНИМАНИЕ!

При работе устройства коммутируются три фазы. Нулевой проводник не коммутируется.

Устройство является разновидностью реле контроля трёхфазного напряжения со встроенным силовым трёхфазным поляризованным реле. Устройство питается от измеряемого напряжения.

Устройство устанавливается на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Клеммы винтовые, доступ к головкам винтов со стороны лицевой панели.

На лицевой панели расположены:

• Шесть модулей буквенно-цифровых семисегментых индикаторов по три разряда каждый;

• Кнопки управления: "+", "-", "↴", служащие для навигации по пунктам меню, выбора, установки и сброса значений параметров;

• Индикаторы фаз "L1", "L2", "L3". Совмещенные единичные индикаторы двух цветов: зелёный — нормальное напряжение фазы, красный — не нормальное;

• Синий индикатор, свидетельствующий об отображении потребляемой мощности на буквенно-цифровых индикаторах;

• Жёлтый индикатор "РЕЛЕ", свидетельствующий о подключении нагрузки к сети.

РАБОТА УСТРОЙСТВА

При подаче питания устройство начинает контролировать сетевое напряжения. Если напряжение сети находится между верхним Uмак и нижним Uмин порогом срабатывания и все остальные контролируемые параметры сети находятся в норме, начинается отсчет времени включения tвкл. Если до окончания отсчета времени включения не возникнет аварийных ситуаций в сети, произойдет подключение нагрузки.

При выходе напряжения сети за установленные пороги срабатывания или при возникновении другой аварии, устройство отсчитывает задержку срабатывания. Если авария сохраняется дольше задержки срабатывания, произойдет отключение нагрузки от сети. После нормализации напряжения устройство начинает отсчет времени включения tвкл, по окончании которого произойдет подключение нагрузки. Если в процессе отсчета произойдёт аварийная ситуация, отсчет времени сбросится.

Отличительные особенности:

• Только СИНХРОННЫЙ режим работы

• Двухпороговая защита от перенапряжения (порог / задержка срабатывания): > 265В / 0,2с; > 300В / 20мс

• Двухпороговая защита от снижения напряжения с настраиваемым временем отключения (порог / задержка срабатывания): < 190В / 0,2...20с; < 120В / 100мс

• Возможность установить гистерезис для верхнего и нижнего порогов срабатывания по напряжению 3...10 %

• Возможность настроить порог отключения по потребляемой мощности в пределах 0,5…13,0кВт

• Контроль обрыва, чередования, слипания, перекоса фаз, частоты сети

• Встроенная варисторная защита от высоковольтных импульсных выбросов напряжения

• Настраиваемая задержка включения от 2 до 999с

• Цифровая индикация значений напряжения, тока, потребляемой мощности
